📌 DIMENSION พื้นฐานในแบบก่อสร้าง
- เพื่อใช้ในการบอกระยะบังคับตามกฏหมายให้ถูกต้องและให้ขออนุญาตผ่าน
- ในแบบ Plan ต่างๆนั้น ระยะเสานั้นสำคัญที่สุด ซึ่งการให้ระยะนั้นต้องถ่ายมาจากตำแหน่งเสาจากในแบบ หากการก่อสร้างนั้นเกิดตำแหน่งเสาผิดเพี้ยนจะทำให้แบบนั้นผิดต่อมาเรื่อยๆ ทำให้การก่อสร้างผิดพลาด Finishing ไม่ลงตัว จึงควรทำการเชคฉากตั้งแต่การวางผัง

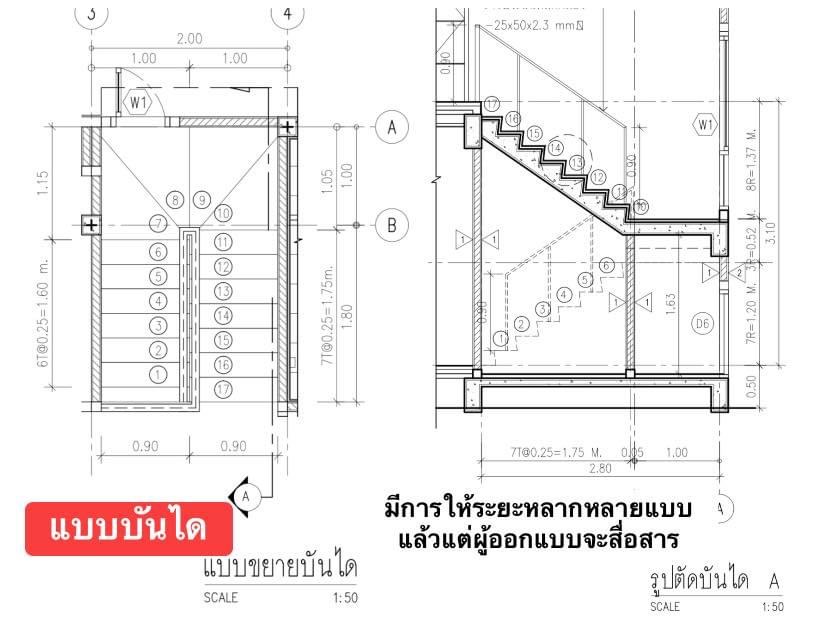

- ในแบบรูปด้านและรูปตัด การให้ระยะที่สำคัญนั้นจะเป็นตัวหลักในการควบคุมความผิดพลาดย่อย และจะบอกถึงระยะความสูงที่สำคัญในบ้านได้แก่ ความสูงของพื้นชั้นที่ 1,2 ระดับหลังคาน หลังอะเส หลังอกไก่ ระดับฝ้าเพดานในห้อง
- ในแบบฐานราก / ผังเข็ม เน้นบอกระยะ Center เข็ม/เสา ถึง Center เข็ม/เสา อีกตัว ซึ่งส่วนนี้ถือเป็นจุดเริ่มสำคัญที่ต้องทำให้ได้ระยะตามแบบ ซึ่งจะ Center เสาจะส่งผลกับแบบเกือบทุกแผ่นในงานก่อสร้าง
- ในแบบผังคาน เน้นบอกระยะริมคานของคานตัวที่ไม่ได้อยู่แนว Center เสา เพื่อเวลาดูแนวก่อผนังในแบบ Plan จะได้รู้ว่าก่อชิดคานแนวไหน
- เพื่อให้หน้างานทำงานง่าย เข้าใจตรงกันโดยไม่ต้องเกิดการวัดด้วยไม้บรรทัดหน้างาน ซึ่งเป็นสิ่งที่ไม่ควรทำ การอ่านระยะควรมาจากระยะที่ระบุในแบบเท่านั้น
----------------------------------------------
