@ ,# ,EQ ในแบบก่อสร้างคืออะไร? 🤔
หากคุณจะสร้างบ้านคุณจะพบ @ # EQ วนเวียนอยู่ในแบบก่อสร้างหลายแผ่น หลายที่ แล้วเจ้าตัวนี้มีความสำคัญด้วยนะ ส่วนใหญ่เกี่ยวกับโครงสร้างสะด้วยแต่ไม่ต้องกลัว ถ้าเรารู้จักมันเราจะสามารถตรวจบ้านได้อย่างง่ายดายด้วยไม้บรรทัดอันเดียว (ควรจ้างวิศวกรมาคุมงาน ดูงานด้วยนะจ๊ะ อันนี้สอนแค่ให้รู้เบื้องต้นระดับคนทั่วไปตรวจได้ ลึกกว่านี้สถาปนิกก็ไม่เป็นหรอก)
@ ความหมายคืออะไร
- @ = Spacing as คือ ทุกๆระยะ
# ความหมายคืออะไร
- # = Mesh หรือตะแกรง คือ สานแบบเป็นตะแกรง
EQ ความหมายคืออะไร
- EQ = Equality คือ ความสมมาตร เท่าเทียม
🎃เจอ @ ที่ไหนบ้าง
🔻งานตอม่อ เสา คาน ระยะเหล็กปลอก
ตัวอย่าง - แบบขยายหน้าตัดเสาระบุ ป.RB6@0.20
ความหมาย - เหล็กปลอก RB6 ใส่ทุกระยะ 20 เซนติเมตร ดังนั้น หยิบไว้บรรทัดลองวัดสุ่มๆเลย ห่าง 20 ซม. มั้ย
ข้อควรระวัง - เท่าที่เห็นแบบบ้านง่ายๆมา ส่วนใหญ่เสากับคานจะ @0.15 กับ @0.20 ดังนั้นถ้าเราเอาไม้บรรทัดไปวัดเหล็กปลอกที่เสาและคานแล้วไม่ตรงกับที่ระบุในแบบ เช่น แบบระบุ ทุก 20 ซม. แต่วัดได้ 25 ซม. เจ้าของบ้านควรปรึกษาวิศวกรหรือสั่ง ผรม. หยุดทำก่อนเพราะมันผิดจากแบบควรให้แก้ไข มันเกี่ยวกับความปลอดภัย ความแข็งแรงของบ้าน
🔻งานโครงหลังคา ระยะเหล็ก
ตัวอย่าง - จันทัน [] - 100x50x3.2@1.00 m.
ความหมาย - จันทันเหล็กกล่อง ระยะห่างกัน 1 เมตร อันนี้คงต้องตลับเมตร แต่ความจริงนับจำนวนจันทันที่ระบุในแบบเลยง่ายกว่า เช่น มีข้างละ 10 ตัว ถ้าได้ 10 ตัวก็ตามนั้น
ข้อควรระวัง - จันทัน กับ แป ต้องระบุระยะความห่าง โดยที่สำคัญที่สุดคือ แป โดยต้องระบุระยะให้สอดคล้องกับกระเบื้องมุงหลังคาที่เลือกใช้ เช่น หลังคากระเบื้องซีแพคต้องระบุทุกระยะ 32-34 ซม. จะได้ แป - [ ] 25x25x2.3@0.32m เป็นต้น (ให้ดูระยะ @กับชนิดกระเบื้อง )
แป คือ โครงสร้างที่รองรับกระเบื้องหลังคาโดยตรง
จันทัน คือ น้ำหนักจากกระเบื้อง + แป ถ่ายลงจันทัน
🔻งานบันได ระยะบันได
ตัวอย่าง - 7T@0.25 = 1.75m. (T=Thread)
ความหมาย - ลูกนอน 7 ขั้น ความกว้างขั้นละ 25
เซน(หักระยะซ้อนทับจมูกบันได ) รวมระยะ 1.75 เมตร
ตัวอย่าง - 7R@0.175 = 1.225m. (R= Riser)
ความหมาย - ลูกตั้ง 7 ขั้น สูงขั้นละ 17.5 ซม. รวมระยะ 1.225 เมตร
🔻งานบันได ระยะเหล็ก
ตัวอย่าง - RB9@0.25 ทุกขั้น
ความหมาย - เหล็ก RB9 ทุกระยะ 25 ซม.ใช้กับทุกขั้นบันได
ข้อควรระวัง - การให้ระยะลูกนอนลูกตั้งนั้นต้องดูว่าคนออกแบบให้ระยะจากโครงสร้างหรือจากตัววัสดุบันได อีกทั้งต้องดูด้วยว่า 25 ซม.นั้นรวมจมูกบันไดรึยัง เพราะบางครั้งความกว้างแค่ 25 ซม.รวมจมูกบันไดอาจจะไม่สบายเท้าหากต้องเดินขึ้นลงที่บ้านทุกวัน
🔻งานรั้ว ราวระเบียง การเฉลี่ยเหล็กกล่อง
ตัวอย่าง - 5EQ@0.157=0.785 / 5EQ=0.785
ความหมาย - เฉลี่ยช่องเท่ากัน 5 ช่อง รวมระยะ 78.5 ซม. บางคนก็เฉลี่ยระยะใส่ลงมาให้เลย แต่ถ้าหน้างานไม่ได้ ตัว EQ จะหมายถึงการเฉลี่ยทั้งหมด ถ้าไม่มีตัวนี้จะหมายถึงการ Fix ตัวเลขตามแบบเป๊ะๆ
🎃 เจอ # ที่ไหนบ้าง?
🔻 เหล็กฐานราก ระยะเหล็กเสริม
ตัวอย่าง - 8DB12#
ความหมาย - เหล็ก DB12 วางเป็นตะแกรงฝั่งละ 8 เส้น เวลาตรวจก็นับตามจำนวนเหล็กเอาแบบง่ายๆ ไม่ครบก็เอาให้ครบตามแบบ

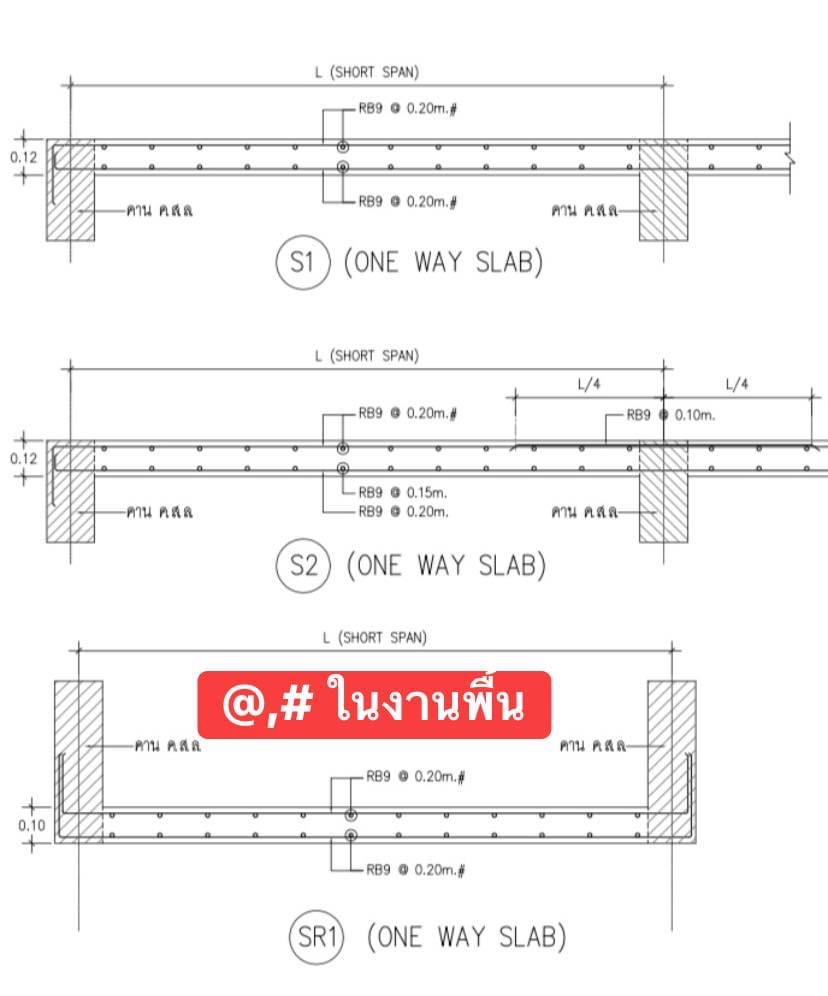

🔻เหล็กพื้น
ตัวอย่างพื้นหล่อในที่ - RB9@0.15m#
ความหมาย - วางเหล็ก RB9 ทุกระยะ 15 ซม.สานเป็นตะแกรง อันนี้มันจะถี่หน่อย แต่ก็ต้องเอาตามแบบ อย่าให้ผิดจากแบบ
ตัวอย่างแบบวางแผ่นพื้นสำเร็จ - Wiremesh 4mm@0.25#
ความหมาย - ใช้ตะแกรงไวร์เมชสำเร็จรูปขนาด 4 มม. ระยะห่างตาตะแกรง 25x25 ซม. ก็วัดตามนั้น ที่สำคัญ มอก.ด้วยนะ
ลองอ่านอันนี้ผสมกับดูแบบไปในตัว แล้วจะลดความงงไปได้เยอะ แค่เรื่องนี่เรื่องเดียวก็ช่วยทำให้บ้านสร้างอย่างถูกต้องและแข็งแรงตามที่วิศวกรออกแบบไปได้ส่วนหนึ่งแล้วนะจ๊ะ
----------------------------------------------
