📌พื้นหล่อในที่ Vs พื้นสำเร็จรูป ปัญหาของการเขียนแบบที่ขัดแย้งกัน
ปัญหานี้เป็นปัญหาของการเขียนแบบโดยตรง ซึ่งทำให้แบบสถาปัตยกรรมนั้นขัดแย้งกับแบบโครงสร้าง เวรกรรมมักตกไปอยู่ที่วิศวกรควบคุมงานและผู้รับเหมาที่ต้องมานั่งเคลียร์แบบเอง หากเป็นบ้านที่ไม่ได้เล่นระดับหรือใช้โครงสร้างพื้นหลากหลายแบบก็คงไม่ยาก แต่ต้องไม่ลืมว่าเมื่อเกิดการสร้างผิด สิ่งที่มักจะเป็นจำเลยคือแบบ
💟 ความผิดพลาดอยู่ตรงไหน?

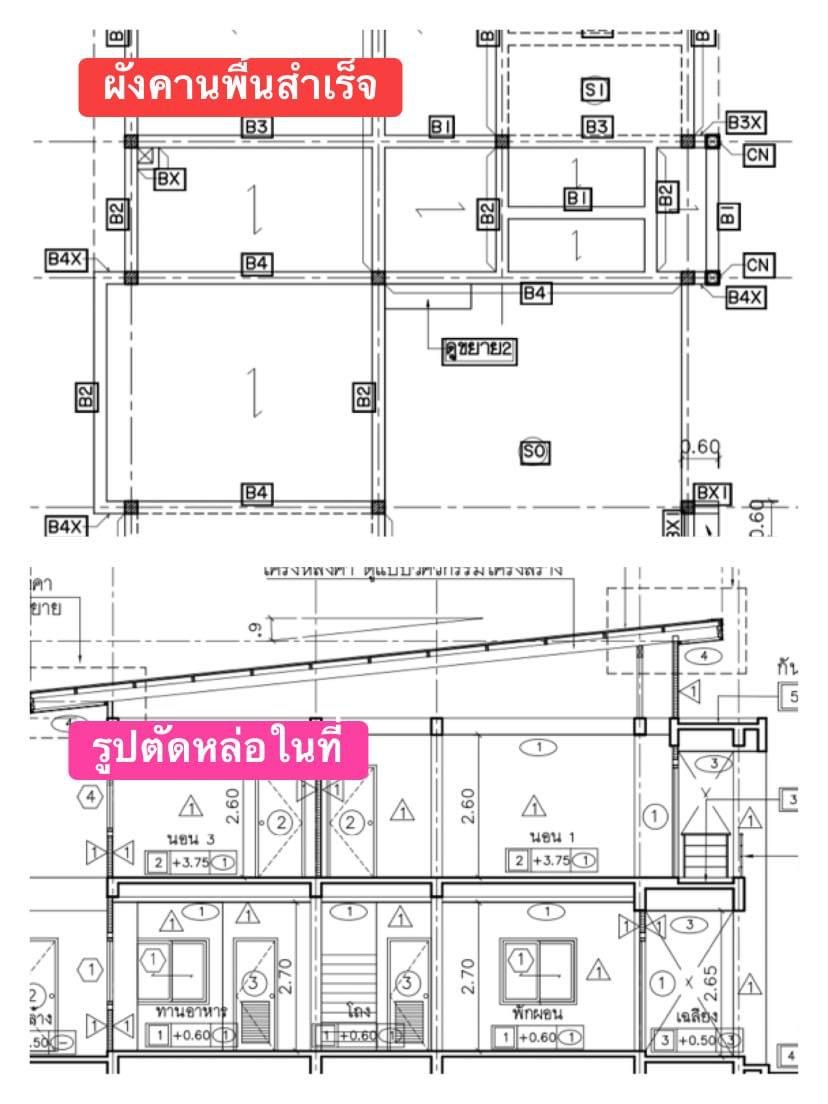

" แบบสถาปัตยกรรม มักเขียนพื้นหล่อในที่"
" แต่แบบโครงสร้างเป็นแผ่นพื้นสำเร็จรูปวาง "
เนื่องจากสมัยก่อนแผ่นพื้นสำเร็จรูปยังไม่นิยม การสร้างบ้านส่วนใหญ่จะใช้การหล่อพื้นผูกเหล็กแทน ต่อมาเมื่อแผ่นพื้นเริ่มเข้ามามีบทบาท ความผิดพลาดจึงเกิดขึ้นสาเหตุหลักๆมาจากดังนี้
- ขาดความรู้ในการเขียนแบบ ไม่เขียนแบบตามความเป็นจริง
- ขาดความรู้ในงานก่อสร้าง เขียนแบบตามกันมา
- เป็นแบบเก่า เอามารีแบบใหม่ แก้แต่แบบโครงสร้างแต่ไม่ตามแก้แบบสถาปัตยกรรม
- ออกแบบเป็นหล่อในที่แต่วิศวกรทำแผ่นพื้นสำเร็จให้ สถาปนิกและวิศวกรไม่ตกลงกันให้ดี ต่างทำตามความเคยชิน (ปัจจุบันก็แผ่นพื้นสำเร็จแล้ว)
💟 ปัญหาที่ตามมาคืออะไร
- หากแบบโครงสร้างไม่ได้มีการกำหนด Top หลังคานในแบบโครงสร้างพื้นและคาน หน้างานต้องไปไล่ระดับจากแบบสถาปัตยกรรมแทน ซึ่งก็คือระดับที่กำหนดใน Plan และรูปตัด
- หากไม่มีวิศวกร Consult หรือสถาปนิกคอยเคลียร์แบบให้ ผู้รับเหมายึดระดับหลังคานที่เห็นจากรูปตัด แถมรูปตัดยังเขียนโครงสร้างพื้นผิด จะทำให้ระดับผิดไปจากแบบ
- การมีโครงสร้างทั้งพื้นหล่อในที่และแผ่นพื้นสำเร็จอยู่ร่วมกัน หากไล่ระดับผิดส่วนที่จะเกิดผลตามมามากที่สุดคือ "ระดับห้องน้ำและการไล่ขั้นบันได "
💟 เจ้าของบ้านต้องทำอย่างไร
- เมื่อได้แบบที่ทางคนออกแบบส่งมอบให้แล้ว ควรเปิดแบบตรวจสอบเบื้องต้นว่า แบบโครงสร้างพื้นในรูปตัดเป็นแบบไหน(หมวดงานสถาปัตยกรรม) และแบบโครงสร้างพื้นและคาน เป็นแบบไหน ( หมวดงานโครงสร้าง)
- เปิดดู BOQ ว่าคนออกแบบคิด BOQ มาเป็นพื้นแบบไหน เพราะปกติคนถอด BOQ คือคนออกแบบ หากไม่มีงานแผ่นพื้นสำเร็จให้ติดต่อคนออกแบบถามถึงงานโครงสร้างพื้น
- ควรให้แก้แบบให้ตรงกัน ถึงแม้เวลาก่อสร้างจริงผู้รับเหมาจะอิงแบบโครงสร้างก่อนเสมอ แต่เมื่อแบบขาดรายละเอียดบางอย่างไปเช่น ระดับคาน ผู้รับเหมาก็จะไปไล่ระดับจากระดับพื้นบ้านในแปลนและรูปตัดประกอบ
- ใส่ระดับหลังคานและระดับหลังปูน Topping ไปเลยยยย จะได้ไม่ต้องไปลำบากคนอื่น
Cr รูปภาพ : https://m.pantip.com/topic/34172037?
----------------------------------------------
